暖通空調設計中相關規范的應用

新聞時間:2023-05-19 文章來源:網絡 文章作者:admin

正所謂:無規矩不成方圓。標準、規范是我們工作的指南,標準、規范是最低要求,是性能化設計是方向。

標準、規范的分類:

技術標準的種類分為基礎標準、產品標準、方法標準、安全衛生與環境保護標準等四類;按照標準的適用范圍,我國的標準分為國家標準、行業標準、地方標準和企業標準四個級別。

1)國家標準規范:國家標準在全國范圍內適用,其他各級別標準不得與國家標準相抵觸。具有基礎性、權威性、主體性,是共同遵守的準則依據。

2)行業標準規范:行業標準在全國某個行業范圍內適用。行業適用。具有行業指導性、特定性,為各行業特點制定。

3)地方標準規范:地方標準是指在某個省、自治區、直轄市范圍內需要統一的標準。具有補充性、特定性,為各地方特點制定。

4)企業標準規范:沒有國家標準、行業標準和地方標準的產品,企業應當制定相應的企業標準,企業標準應報當?shù)卣畼藴驶姓鞴懿块T和有關行政主管部門備案。企業標準在該企業內部適用。

標準、規范的地位、作用及相互關系:

國家標準、行業標準、地方標準均應執行;

國家標準高于行業標準、地方標準,當條文內容互相沖突時,應以國家標準為準;以要求嚴格的標準為準;

在各種標準中,《強制性條文》高于一般條文;強制性條文涉及人民生命財產安全、人身健康、環境保護、能源資源節約和其他公共利益,為國家法律要求,必須嚴格執行。不允許違反和變更,有違反的,國家將依法追究當事人法律責任??赡軙a(chǎn)生嚴重性后果;

強制性條文應是完整的條,當特殊需要時可為完整的款;強制性條文應采用黑體字標志。

在同一級別的標準中,后出版的標準高于先出版的標準;

注意標準規范中對嚴格程度不同的用詞。表示很嚴格,非這樣做不可的用詞:正面詞采用“必須”,反面詞采用“嚴禁”;表示嚴格,在正常情況均應這樣做的用詞:正面詞采用“應”,反面詞采用“不應”或“不得”。

表示允許稍有選擇,在條件許可時首先應這樣做的用詞:正面詞采用“宜”,反面詞采用“不宜”;表示有選擇,在一定條件下可以這樣做的用詞,采用“可”;特別注意:后兩種情況“宜”“可”,不能理解為可執行可不執行,沒有特殊情況均應執行。

提醒注意:政策號令是建設行政主管部門制定的管理措施。指導及時性較強,應積極學習、倡導并落實。

現行暖通主要標準、規范:

2010年開始實施的主要標準規范:

《民用建筑供暖通風與空氣調節設計規范》GB50736-2012,2012-10-01實施。

注意:《采暖通風與空氣調節設計規范》GB50019-2003已廢止,現行版本是GB50019-2015《工業建筑供暖通風與空氣調節設計規范》。

《暖通空調制圖標準》GB/T50114-2010,2011-03-01實施。

《輻射供暖供冷技術規程》JGJ142-2012,2012-06-01實施。

《通風與空調工程施工規范》GB50738-2011,2012-05-01實施;注意與《通風與空調工程施工質量驗收規范》GB50243-2016的關系。

《制冷設備、空氣分離設備安裝工程施工及驗收規范》GB50274-2010,2011-02-01實施。

《風機、壓縮機、泵安裝工程施工及驗收規范》GB50275-2010,2011-02-01實施。

《潔凈室施工及驗收規范》GB50591-2010,2011-02-01實施。

《醫院潔凈手術部技術規范》GB50333-2013,2014-06-01實施。

《民用建筑太陽能空調工程技術規范》GB50787-2012,2012-10-01實施。

《冷庫設計規范》GB50072-2010,2010-07-01實施。

《被動式太陽能建筑技術規范》JGJ/T267-2012,2012-05-01實施。

《民用建筑室內熱濕環境評價標準》GB/T50785-2012,2012-10-01實施。

《民用建筑工程室內環境污染控制規范》GB50325-2010,2011-06-01實施。

《多聯機空調系統工程技術規程》JGJ174-2010,2010-09-01實施。

《潔凈廠房設計規范》GB50073-2013,2012-09-01實施。

《低溫輻射電熱膜供暖系統系統應用技術規程》JGJ319-2013,2014-06-01實施。

《燃氣熱泵空調系統工程技術規程》CJJ/T216-2014,2014-10-01實施。

《民用建筑隔聲設計規范》GB50118-2010,2011-06-01實施。

《工業企業噪聲控制設計規范》GB/T50087-2013,2014-06-01實施。

《建筑設計防火規范》GB50016-2014(2018版),2015-05-01實施。2018版主要修訂了老年人設施,設施設備及消防器具等方面內容。

《公共建筑節能設計標準》GB50189-2015,2015-10-1實施。

暖通標準規范在設計中的規范應用:

4.1、《民用建筑供暖通風與空氣調節設計規范》GB50736-2012

4.1.1、基礎及供暖部分

條文3.0.6 設計最小新風量應符合下列規定:1公共建筑主要房間每人所需新風量應符合表3.0.6-1規定

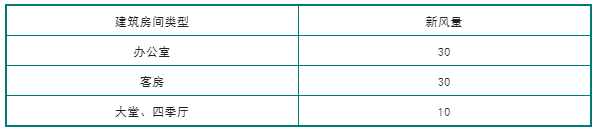

3.0.6-1公共建筑主要房間每人所需最小新風量m3/(h.人)

2 設置新風系統的居住建筑和醫院建筑,所需最小新風量宜按換氣次數法確定。居住建筑換氣次數符合表3.0.6-2的規定,醫院建筑換氣次數宜符合表3.0.6-3規定。

3.0.6-2居住建筑設計最小換氣次數

3.0.6-2醫院建筑設計最小換氣次數

3.高密人群建筑每人所需最小新風量應按人員密度確定,且應符合表3.0.6-4規定:

3.0.6-4高密人群建筑每人所需最小新風量m3/(h.人)

要點:

3.0.6 條科學合理的明確了建筑物最小新風量標準,應該作為我們進行相關設計的設計依據;

對“公共建筑”按房間的不同功能作了細化,按人均風量確定(強制性條文);

居住建筑和醫院建筑分別按設計最小換氣次數確定;

高密人群建筑按不同的人員密度依每人所需最小新風量確定;

工業建筑按《GB50019規范》4.1.9條,應保證每人不小于30m3/h的新風量。

條文5.2.1集中供暖系統的施工圖設計,必須對每個房間進行熱負荷計算。

要點:施工圖設計必須提供熱負荷計算書。

條文5.3.5管道有凍結危險的場所,散熱器的供暖立管或支管應單獨設置。

要點:

有凍結危險的樓梯間或其他有凍結危險的場所,不應將散熱器同鄰室共用立管連接,立管及支管應獨立設置,以防影響鄰室的供暖效果,甚至凍裂散熱器;

建議有凍結危險的場所的散熱器前不要設置調節閥,以免誤操作時,凍壞管道和散熱器(GB50019有此規定)。

條文5.3.10 幼兒園、老年人和特殊功能要求的建筑的散熱器必須暗裝或加防護罩。

要點:保護兒童、老年人、特殊人群的安全健康,避免燙傷和碰傷;特殊功能要求的建筑是指精神病院、法院審查室等。

條文5.4.3 熱水地面輻射供暖系統地面構造,應符合下列規定:

1 直接與室外空氣接觸的樓板、與不供暖房間相鄰的地板為供暖地面時,必須設置絕熱層;

2 與土壤接觸的底層,應設置絕熱層;設置絕熱層時,絕熱層與土壤之間應設置防潮層;

3潮濕房間,填充層上或面層下應設置隔離層。

要點:第1條為強制性條文;

減少輻射地面的熱損失,明確了需設置絕熱層的位置要求;

明確了特殊部位的防潮層、隔離層的設置要求。

條文5.4.6 熱水地面輻射供暖塑料加熱管的材質和壁厚的選擇,應根據工程的耐久年限、管材的性能以及系統的運行水溫、工作壓力等條件確定。

要點:

塑料管材的使用壽命取決不同溫度和壓力對管材的累積破壞作用;

管道的工作壓力不應小于0.4MPa;

管材使用條件應滿足《冷熱水系統用熱塑性塑料管材和管件》GB/T18891中的4級規定;

塑料管的質量應滿足國家相關要求。

加熱管宜采用帶阻氧層的管材。

條文5.5.1除符合下列條件之一外,不得采用電加熱供暖:

1供電政策支持;

2無集中供暖和燃氣源,且煤或油等燃料的使用受到環?;蛳绹栏裣拗频慕ㄖ?以供冷為主,供暖負荷較小且無法利用熱泵提供熱源的建筑;

4采用蓄熱式電散熱器、發熱電纜在夜間低谷電進行蓄熱,且不在用電高峰和平段時間啟用的建筑5由可再生能源發電設備供電,且發電量能夠滿足自身電加熱量需求的建筑。

要點:只有特殊情況方能采用電供暖,因?qū)⒏咂肺坏碾娔苻D(zhuǎn)換為低品位的熱能進行供暖,能源利用效率低。

條文5.5.5根據不同的使用條件,電供暖系統應設置不同類型的溫度控制裝置。

要點:

需要同時控制室溫和限制地溫表面溫度的場合應采用雙溫型溫控器。

開發大空間的房間溫控器無法布置在所對應的回路附近,可采用低溫型溫控器。

電供暖系統僅負擔一部分供暖負荷和作為值班供暖,可采用低溫型溫控器。

浴室、衛生間、游泳池等潮濕區域,宜采用地溫型溫控器。

條文5.5.8安裝于距地面高度180cm以下的電供暖元器件,必須采取接地及剩余電流保護措施。

要點:由于裝修破壞等誤操作的存在,導致漏電等事故的可能性,因此必須設置可靠的接地及漏電保護措施,具體可參見《民用電氣設計規范》JGJ16-2008。

條文5.6.1采用燃氣紅外線輻射供暖時,必須采取相應的防火和通風換氣等安全措施,并符合國家現行有關燃氣、防火規范的要求。

要點:

相關規范主要包裹《城鎮燃氣設計規范》GB50028,《建筑設計防火規范》GB50016 《高層民用建筑設計防火規范》GB50045。

條文5.6.6由室內供應空氣的空間應能保證燃燒器所需要的空氣量。當燃燒器所需的空氣量超過該空間的0.5次/h的換氣次數時,應由室外供應空氣。

要點:燃氣紅外線輻射供暖的燃燒器工作時,需要一定的空氣量,避免房間內缺氧和燃燒器供應空氣量不足產生故障。

條文5.7.3戶式燃氣爐應采用全封閉燃燒、平衡式強制排煙型。

條文5.9.5 當供暖管道利用自然補償不能滿足要求時,應設置補償器。

要點:

宜優先采用自然補償,常有L型、Z型、T型等;

應計算管道的膨脹量;

采用補償器時,宜優先采用方型補償器、套筒補償器、波紋補償器等;

采用套筒補償器、波紋補償器時,注意導向支架的設置。

條文5.10.1集中供暖的新建建筑和既有建筑節能改造必須設置熱量計量裝置,并具備室溫調控功能。用于熱量結算的熱量計量裝置必須采用熱量表。

室溫調控是節能的必要手段,計量的目的是促進用戶自主節能。

4.1.2通風部分:

條文6.1.6凡屬下列情況之一時,應單獨設置排風系統:

1 兩種或兩種以上的有害物質混合后能引起燃燒或爆炸時;

2 混合后能形成毒害更大或腐蝕性的混合物、化合物時;

3 混合后易使蒸汽凝結并積聚粉塵時;

4 散發劇毒物質的房間和設備;

5 建筑物內設有儲存易燃易爆物質的單獨房間或有防火防爆要求的單獨房間;

6 有防疫的衛生要求時。

要點:

明確排風系統的劃分原則;

特別注意有防疫的衛生要求時對通風系統設計的規定。

條文6.3.2建筑物全面排風系統吸風口的布置,應符合下列規定:

1位于房間上部區域的吸風口,除用于排出氫氣與空氣混合物時,吸風口上緣至頂棚平面或屋頂?shù)木嚯x不大于0.4m;

2用于排除氫氣與空氣混合物時,吸風口上緣至頂棚平面或屋頂?shù)木嚯x不大于0.1m;用于排出密度大于空氣的有害氣體時,位于房間下部區域的排放口,其下緣至地板距離不大于0.3m;

3因建筑結構造成有爆炸危險氣體排出的死角處,應設置導流設施。

要點:不同情況下全面排風系統吸風口的布置有不同的設計要求。

條文6.3.9 事故通風應符合下列規定:

1 可能突然散發大量有害氣體或有爆炸危險氣體的場所應設置事故通風。事故通風量應根據放散物的種類、安全及衛生濃度要求,按全面排風計算確定,且換氣次數不應小于12次/h;

2 事故通風應根據放散物的種類,設置相應的檢測報警及控制系統。事故通風的手動控制裝置應在室內外便于操作的地點分別設置;

3…

要點:第2項為強條,要求設置相應的檢測報警及控制系統,便于發現事故,啟動自動控制系統,減少損失,事故通風的手動控制裝置應在室內外便于操作的地點分別設置,便于一旦發生事故,使其立即投入使用。

條文6.6.13高溫煙氣管道應采取熱補償。

要點:注意消防排煙管道、廚房排油煙管道不屬于此處的高溫煙氣管道。

條文6.6.16 可燃氣體管道、可燃液體管道和電線等,不得穿過風管的內腔,也不得沿風管的外壁敷設??扇細怏w管道和可燃液體管道,不應穿越通風、空調機房。

要點:安全要求,防止火勢通風風管蔓延。

采用金屬套管保護的配電線路,可貼風管外壁敷設。

4.1.3空調部分

條文7.2.1 除在方案設計或初步設計階段可使用熱、冷負荷指標進行必要的估算外,施工圖設計階段應對空調區的冬季熱負荷和夏季逐時冷負荷進行計算。

要點:

前提為施工圖設計階段(方案、初步設計階段可估算);

注意建筑物所處地方、朝向;

圍護結構熱工參數應與建筑一致;

室外氣象參數、室內設計參數選擇應正確;

人員密度、照明功率、設備功率等不得隨意選取;

公共建筑無論是否進行暖通空調設計,都必須進行負荷計算并標注于圖紙上。

條文7.2.10 空調區的夏季冷負荷,應按空調區各項逐時冷負荷的綜合最大值確定。

條文7.2.11空調系統的夏季冷負荷,應按下列規定確定:1末端設備設有溫度自動控制裝置時,空調系統的夏季冷負荷按所服務各空調區逐時冷負荷的綜合最大值;2……3應計入新風冷負荷、再熱負荷以及各項有關的附加冷負荷4……

要點:

再熱負荷指空氣處理過程中產生冷熱抵消所消耗的冷量;

附加冷負荷指與空調運行工況、輸配系統有關的冷負荷;

條文7.5.2凡與被冷卻空氣直接……3使用過后的地下水應全部回灌到同一含水層,并不得造成污染。

條文7.5.6 空調系統不得采用氨作制冷劑的直接膨脹式空氣冷卻器。

條文8.1.2除符合下列條件之一外,不得采用電直接加熱設備作為空調系統的供暖熱源和空氣加濕熱源:1以供冷……2……3……4……

要點:

一般情況下不得采用電直接加熱設備作為空調系統的供暖熱源和空氣加濕熱源

明確電能在符合本條的特殊情況下可作為直接熱源使用;

條文 8.1.8 空調冷(熱)水和冷卻水系統中的冷水機組、水泵、末端裝置的設備和管路及部件的工作壓力不應大于其額定工作壓力。

要點:

計算水系統的工作壓力,不要憑經驗估計。

系統工作壓力不應大于其額定工作壓力,是系統安全運行的保證。

如果工作壓力大于額定工作壓力,可采取措施:

1應進行豎向分區;

2改變水泵的安裝位置(將壓入式改為吸入式);

3選擇存壓更高的設備、管路及部件。

條文8.2.2電動壓縮式冷水機組的總裝機容量,應根據計算的空調系統冷負荷值直接選定,不另作附加;在設計條件下,當機組的規格不能符合計算冷負荷的要求時,所選擇機組的總裝機容量與計算冷負荷的比值不得超過1.1。

要點:

總?cè)萘肯拗疲?.1主要考慮電動壓縮式冷水機組產品的系列化,1.1為設計人員就設備選型提供了一定的靈活性;

1.1是限制值,不能理解為設備選擇的安全系數。

條文 8.2.5 采用氨作制冷劑時,應采用安全性、密封性能良好的整體式氨冷水機組。

條文8.3.4埋地管地源熱泵設計時,應符合下列規定:1應通過工程場地狀況調查和對淺層地能資源的勘察,確定地埋管換熱系統的可行性與經濟性;2……6……。

條文8.3.5地下水地源熱泵設計時,應符合下列規定:1……4應對地下水采取可靠的回灌措施,確保全部回灌到同一含水層,且不得對地下水資源造成污染。

條文8.5.20空調熱水管道設計應符合下列規定:1當空調熱水管道利用自然補償不能滿足要求時,應設置補償器;2……。

要點:見5.9.5條講解。

條文 8.7.7水蓄冷(熱)系統設計應符合下列規定:1……4 蓄熱水池不應和消防水池合用。

要點:

使用消防水池作為蓄冷水池,必須得到消防部門的認可;熱水不能用于消防。

條文8.10.3氨制冷機房設計應符合下列規定:1氨制冷機房單獨設置且遠離建筑群;2機房內嚴禁明火供暖;3機房應有良好的通風條件,同時應設置施工排風裝置,換氣次數每小時不小于12次,排風機應選用防爆型;4……5……。

條文8.11.14鍋爐房及換熱機房,應設置供熱量控制裝置。

條文9.1.5鍋爐房、換熱機房和制冷機房的能量計量應符合下列規定:1應計量燃料的消耗量;2應計量耗電量;3應計量機組供熱系統的供熱量;4應計量補水量;5……6……。

要點:在冷熱源進行耗電量計量有助于分析能耗構成,尋找節能途徑,選擇和采取節能措施;對額定功率較大的設備宜單獨設置電計量。

條文 9.4.9空調系統的電加熱器應與送風機連鎖,并應設無風斷電、超溫斷電保護裝置;電加熱器必須采取接地及剩余電流保護措施。

要點:通過安全保護措施,保證電加熱器的安全運行。

4.2、《建筑設計防火規范》GB50016-2014原《建筑設計防火規范》 GB50016-2006《高層民用建筑設計防火規范》GB50045-95(2005年版)作廢。

暖通專業內容分為自然排煙、機械排煙、加壓送風三方面的內容,因有專門的相關內容的講座,本課僅對個別易忽視的內容提醒大家注意。

注意鍋爐房設置位置。

5.4.12條:燃油或燃氣鍋爐房……,宜設置于建筑外專用房間內;受條件限制必須貼鄰民用建筑布置時,必須用防火墻與貼鄰建筑分隔,且不應貼鄰人員密集場所建筑的耐火等級不應低于一、二級;必須布置于民用建筑內時,不應布置在人員密集場所的上一層、下一層或貼鄰,并應符合下列規定:

應設置于首層或地下一層靠外墻部位,但常(負)壓燃油或燃氣鍋爐可設置于地下二層或屋頂上,設置于屋頂上的常(負)壓燃氣鍋爐,距離通向屋頂?shù)陌踩隹诓粦∮?m;鍋爐房的疏散門應直通室外或安全出口。

鍋爐房應采用耐火極限不小于2h的防火隔墻和1.5h的不燃性隔板分隔;隔墻及樓板上不應開設洞口,必須開設門窗洞口時,應設置甲級防火門窗;

鍋爐房內設置的儲油間,其總儲存量不應大于1m3,且采用防火墻與鍋爐間分隔,必須開門時,采用甲級防火門;

應設置火災報警裝置及與之適應的滅火設施;

鍋爐房的容量需滿足《鍋爐房設計規范》GB50041的規定;應設置爆炸泄壓措施,設置獨立的通風及事故通風系統。

8.5.1……建筑高度不大于50m的公共建筑、廠房、庫房和建筑高度不大于100m的居住建筑,當其防煙樓梯間的前室或合用前室符合下列條件之一時,樓梯間可不設防煙樓梯間:……

要點:

首先必須弄清建筑物的性質及高度;

建筑高度超過50m的公共建筑、廠房、庫房和建筑高度超過100m的居住建筑,防煙樓梯間及其前室、消防電梯間前室和合用前室滿足自然排煙的開窗條件時,也必須采用加壓送風,不得采用自然排煙。

9.1.2甲、乙類廠房內的空氣不應循環使用。丙類廠房內含有燃燒或爆炸危險粉塵、纖維的空氣,在循環使用前應經凈化處理,并應使空氣中的含塵濃度低于爆炸濃度下限的25%。

9.3.5空氣中含有易燃、易爆物質的房間,其送、排風系統應采用相應的防爆型通風設備;當送風機設在單獨隔開的通風機設在單獨隔開的通風機房內且送風干管上設有止回閥,可采用普通型通風設備,其空氣不應循環使用。

4.1.3條:各主要功能房間應設置外窗,其外窗(含陽臺透明部分)及幕墻可開啟面積不應小于地板軸線面積的8%,當不能滿足時,應設置機械通風。

要點:

1.注意有效開啟面積的計算(平開窗、推拉窗、上懸窗、中懸窗、下懸窗、幕墻);

2.外門可開啟面積可納入外窗可開啟面積的計算;

3.當設置機械通風系統時,按換氣次數不低于2次/h設計;地板面積是軸線面積。

4.1.6條:采用空氣源熱泵機組和風冷空調器時,室外機布置和安裝應符合下列規定:……空調器(機組)室外機的安裝應有利于通風換熱,在建筑外立面的豎向凹槽內逐層布置室外機時,凹槽的寬度不應大于3m,室外機置于凹槽的深度不應大于4.2m;空調器(機組)室外機間的排風口不應相對,相對時其水平間距應大于4m。

要點:

1.明確空調室外機布置于凹槽內的具體要求;

2.必須保證空調室外機的通風換熱效果,否則影響空調機組的制冷、制熱效果,嚴重時造成停機;

3.注意空調室外機處百葉的有效面積;

4.有條件時最好進行氣流模擬。

5.注意對住宅要求不同,槽寬≧2.5m,槽深≦4.2m。

5.1.1條:施工圖設計階段,負荷計算是施工圖設計文件的重要組成部分。負荷計算必須對每一個供暖空調房間或區域進行熱負荷和空調逐項逐時的冷負荷計算。

要點:

1.當項目未委托進行供暖、空調設計時,應進行負荷計算;

2.出具負荷計算書及匯總表;

3.采用分散式房間空調器時,應在平面圖中標注各房間最大時刻計算冷負荷值。

5.1.4條:空調房間或空調區域面積大于或等于30m2且由獨立的空調系統承擔時,或建筑的總空調面積大于或等于300m2時,其空氣調節系統應設置符合標準規定的新(排)風系統??照{(diào)系統運行時,不得采用開啟門窗的方式獲取新風。設計選用新風機組時,機組的新風量取值,不宜小于空調逐項逐時的冷負荷計算中的新風量值。

要點:

1.明確了新(排)風設置范圍;

2.當項目未委托進行供暖、空調設計,暫不能明確新(排)風系統時,在施工圖中應標明新風口的位置及尺寸或預留新風管井位置及尺寸;

3.圖紙中要注明設計新風量。

5.3.5條:在人員密度相對較大且變化較大的房間,宜采用新風需求控制。根據室內CO2濃度檢測值增加或減少新風量。

要點:

1.何為人員密度較大的房間,個人認為可參考GB50736-2012表3.0.6-4;

2.對房間的CO2濃度、空氣污染物濃度進行數據采集和分析;

3.要能夠?qū)崿F(xiàn)污染物濃度超標實時報警和新風系統的聯動。

分體空調室外機能效比要求,《房間空氣調節器能效限定值及能效等級》GB2021.3-2010

要點:不同制冷量范圍,能效比要求不同。

4.4《通風與空調工程施工質量驗收規范》GB50243-2016《通風與空調工程施工規范》GB50738-2011,GB50738-2011第3.1.5條:

施工圖變更需經原設計單位認可,當施工圖變更涉及通風與空調工程的使用效果和節能效果時,該項變更應經原施工圖設計文件審查機構審查,在實施前應辦理變更手續,并應獲得監理和建設單位的確認。

1.施工圖變動不可避免,但不能隨意變動;

2.變動須經原設計單位認可;

3.重大變動還應獲得審查機構、監理和建設單位的確認;

4.變更手續應齊全。

金屬風管與配件制作中注意的幾個問題:

GB50738-2011第4節,GB50243-2016第4節:

鋼板風管厚度選擇應首先區分系統的壓力等級,低壓系統(P≦500Pa)、中壓系統(500Pa

排煙系統的管道厚度應按高壓系統選定;

風管采用咬口連接時,注意咬口方式(單咬口、聯合咬口、轉角咬口、按扣式咬口、立咬口、包邊立咬口);

風管加固的位置:矩形風管邊長≧630mm,保溫風管≧800mm,其管段長度>1250mm或低壓風管單邊面積>1.2m2,高壓風管單邊面積>1.0m2;

風管加固方式,不同系統應采用不同方式。比如:邊長≦800mm的風管采用壓筋加固;邊長400~630mm的風管采用壓制十字交叉筋加固;中、高壓風管管長>1250mm采用加固框的形式加固;

軟接風管中注意的幾個問題:

GB50738-2011第6.6節8.4節,GB50243-2016第5節:

軟接風管材料與膠粘劑的防火性能應滿足設計要求;比如防排煙系統必須為不燃材料;

用于空調系統時,應采取防止結露的措施,外保溫軟管應包覆防潮層;

連接長度宜為150~300mm;

不等利用軟接作為找平、找正的異徑連接管;

穿越變形縫墻體時,應設置剛性套管,風管與套管之間應用柔性防水材料填塞密實。

空調水系統連接中注意的幾個問題:

GB50738-2011第11節:

管徑≦DN32的焊接鋼管宜采用螺紋連接;管徑>DN32的焊接鋼管宜采用焊接連接;

管徑≦DN100的鍍鋅鋼管宜采用螺紋連接;管徑>DN100的鍍鋅鋼管可采用溝槽式或法蘭式連接。采用螺紋連接或溝槽連接時,鍍鋅層破壞表面及外露螺紋部分應防腐處理,采用焊接連接時,對焊縫表面應進行二次鍍鋅或防腐處理;

塑料管及復合管應符合產品標準,管材及配件應為同一廠家的配套產品;

對螺紋連接、焊接連接、熔接連接、溝槽連接、法蘭連接的具體要求詳規范11.2。

空調風管絕熱層施工中注意的幾個問題:

GB50738-2011第13.4節GB50243-2016第10.3節:

絕熱層與風管、部件及設備應緊密貼合,無裂紋、空隙等缺陷,縱橫向的接縫應錯開;絕熱層材料厚度>80mm應分層施工,同層的拼縫應錯開,層間的拼縫應相壓,搭接間距不應小于130mm;

閥門、三通、彎頭等部位的絕熱層宜采用絕熱板切割組合后,再施工;

不應影響部件的操作功能;

帶防潮層的絕熱材料接縫處,宜用寬度>50mm的粘膠帶粘帖,不應有脹裂、皺褶、脫落;

軟接風管宜采用軟性的絕熱材料,需留有變形伸縮的余量;

穿樓板和穿墻處套管內的絕熱層應連續,且空隙處應用不然材料進行密封封堵。

空調水系統水壓試驗中注意的幾個問題:

GB50738-2011第15.5節GB50243-2002第9.2節:

分為強度試驗和嚴密性試驗,包括分區、分段的水壓試驗和整個管道系統的水壓試驗;試驗壓力按設計要求;

金屬管及金屬復合管,設計工作壓力≦1.0MPa,強度試驗壓力應為設計工作壓力的1.5倍,但不小于0.6MPa;設計工作壓力>1.0MPa,強度試驗壓力應為設計工作壓力加0.5MPa;嚴密性試驗壓力應為設計工作壓力;

塑料管,強度試驗壓力應為設計工作壓力的1.5倍,嚴密性試驗壓力應為設計工作壓力1.15倍;

分區分段水壓試驗按15.5.2;

系統管路水壓試驗,管道壓力升至試驗壓力后穩壓10分鐘,壓降不應大于0.02MPa,管路系統無滲漏,強度試驗合格;試驗壓力降至嚴密性試驗壓力,外觀檢查無滲漏,嚴密性試驗合格。

空調系統調試中注意的幾個問題:

GB50738-2011第16節GB50243-2016第11節:

通風與空調系統安裝完畢投入使用前,必須進行系統的試運行與調試,包括設備單機試運轉與調試,系統無生產負荷下的聯合試運行與調試;

試運行與調試負責:施工單位,監督:監理單位,配合:供應商、設計、建設單位;

在聯合試運行與調試前,應進行設備單機(水泵、風機、空氣處理機組、冷卻塔、風機盤管、冷熱源等)試運轉;

通風系統的連續運行時間不應小于2h,空調系統帶冷熱源的連續運行時間不應小于8h。

系統無生產負荷下的聯合試運行與調試內容:監測與控制系統的檢驗、調整與聯動運行;系統風量的測定和調整;空調水系統的測定和調整;變制冷劑多聯機系統聯合試運行與調試;VAV系統聯合試運行與調試;室內空氣參數的測定和調整;防排煙系統的測定和調整。

4.5其它

事故通風注意要點:

1.設置場所:可能突然放散大量有害氣體或有爆炸危險氣體的的建筑物,比如使用燃氣的設備用房、制冷機房等;

2.遵循原則:GB50736-2012第6.3.9條;

3.事故通風的風量宜通過計算確定,但換氣次數應大于等于12次/h;

4.事故通風應采用防爆風機并應由消防電源供電并安裝導除靜電的接地裝置 5.要求電氣專業:設置可燃氣體報警器;報警器應布置在有害氣體或爆炸性氣體散發量最大的地方;報警器設置位置距送風口距離應大于1.5m;可燃氣體報警器與風機聯鎖,濃度達到爆炸下限的1/4時開始報警,并啟動系統運行;分別在室內、外便于操作的地點設置電氣開關。

公共廚房通風注意要點:

1)廚房通風應按全面通風(房間換氣)、局部排風(油煙罩)及補風三部分;

2)應設置事故通風;

3)不宜采用可變制冷劑流量分體空調;

4)空調盡量采用直流式,不應采用風機盤管;

5)廚房排油煙管道的管材厚度不宜小1.5mm,并應采用焊接,排風機宜采用外置式電機;

6)廚房排油煙管道與立井交接處應150℃防火閥。

7)油煙管道風速不應小于8m/s;

8)廚房通風不具備準確計算時,可估算:中餐廚房40~60次/h,西餐廚房中餐廚房30~40次/h,職工餐廳廚房25~35次/h。

設置氣體滅火房間通風注意要點:

1)地下防護區和無窗或固定窗的地上防護區,應設機械排風裝置;

2)排風口宜設置在房間的下部 ;

3)排風應直通室外 ;

4)風管上的閥門應能自動關閉;

5)手動控制裝置和手動與自動轉換裝置應設置在防護區疏散出口的門外便于操作的地方;

6)通風換氣次數按5~6次/h計算。

鍋爐煙道設計中的幾個問題:

1)多臺鍋爐共用一個總煙道時,每臺鍋爐煙道出口均應設置防爆裝置;

2)防爆門和防爆膜直徑不應小于200mm;

3)合用煙道時,每個支煙道上應設置閘板或蝶閥,并在閘板或蝶閥上應有直徑不小于15mm的孔洞;

4)煙囪的最低點,應設置水封式泄油或泄水裝置;

5)應考慮隔熱措施。

商場空調機房的設置 :

1)空調機房的門不得直通營業廳;

2)穿越空調機房隔墻處的風管均應設置防火閥;

3)新風管必須接至空調器;

4)新風管管徑應按全新風計算確定,滿足全新風運行的要求;

5)空調機房的門應為甲級防火門。

人防工程設計中注意要點:

1.清潔式、濾毒式通風共用風機時應設置增壓管;

2.《人防防化規范》測壓管必須設在進風口部一側,并且必須設置在防化值班室內;

3.各類人防口部各防毒通道密閉墻上應設置氣密測量管,內徑50mm,并且兩端應有密閉措施;

4.通風和防護設備選擇有誤:

清潔通風管徑、粗過濾器、密閉閥門和通風機按最大的計算新風量確定;

過濾吸收器、濾毒風機、通風機及密閉門按戰時濾毒通風計算的新風量計算。

工作中的幾點體會:

熱愛自己從事的專業,以自己是暖通人為榮,兢兢業業,認真鉆研,養成濃厚的專業情結;

重視專業理論知識的學習,專業理論基礎是以不變應萬變的法寶、終生享用不盡的財富;只要專業理論基礎扎實,一切專業問題都將迎仍而解;

對規范、標準要多看、多想、多問為什么?做到規范、標準內容在心中;

要學會在工作中學習,提高自己的水平;向人學、向書本學、向設計文件學、向施工現場學;

養成勤于思索的習慣,不要只滿足于畫“CAD”圖,對方案多思考、多比較;

現在的設計、施工是一個多學科交叉的設計、施工,因此我們還應對建筑、結構、配電、控制、給排水、經濟以及國家的政策等有一定的了解;

善于總結,有意識總結;完成一項工作,宜將工作中的心得、體會、收獲及遺憾進行總結,寫成書面材料,對一些成果可在相關網站(比如暖通南社),科技期刊上發表;不要怕麻煩,在總結過程中,對自己水平的提高具有重要的作用。

本文來源于互聯網,作者:李全。


更多相關信息 還可關注中鐵城際公眾號矩陣 掃一掃下方二維碼即可關注

友情鏈接

智慧污水廠平臺 智慧排水系統 鋼結構檢測 地鐵led 工程咨詢 智慧供水系統 基安物聯
