工程地質勘探之鉆探法及觸探法
鉆探法
鉆探是用鉆機在地層中鉆孔,以鑒別和劃分地層,并可沿孔深取樣,用以測定巖石和土層的物理力學性質,此外,土的某些性質也可直接在孔內進行原位測試。

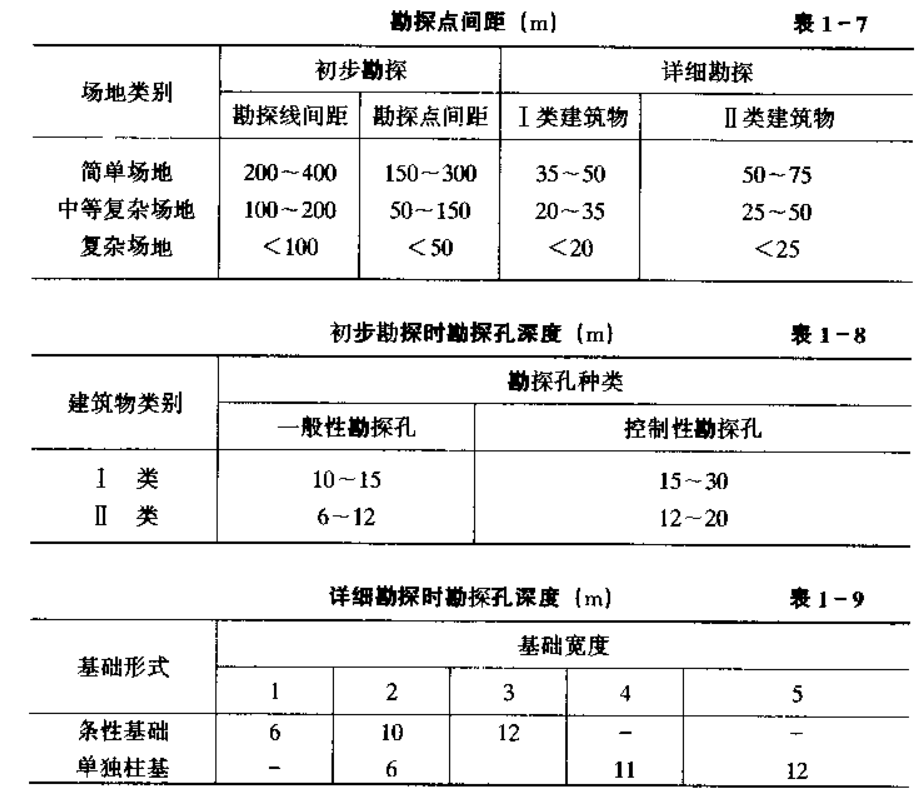

鉆孔布置一般分技術孔與鑒別孔兩類,布置在每個地貌單元和地貌交接部位,在微地貌和地層變化較大的地段予以加密,間距可參考表1-7確定。鉆孔深度一般根據擬建的建筑物類別或建筑物基礎形式,可按表1-8 至表1-9確定。鉆孔的孔徑,應根據工程要求、地質條件和鉆探方法綜合考慮后確定。為鑒別和劃分地層,終孔直徑不宜小于33mm;為采用原狀土樣,取樣段孔徑不宜小于108mm;為采取巖石試樣,取樣段孔徑∶對軟質巖石,不宜小于108mm;對硬質巖石,不宜小于 89mm;作孔內試驗時,試驗段的孔徑,應按試驗要求確定。
取土器上部封閉性能的好壞決定了取土器能否順利進入土層和提取時土樣是否可能漏掉。鉆探時,按不同土質條件,常分別采用擊人或壓入取土器兩種方式在鉆孔中取得原狀土樣。擊入法一般以重錘少擊效果較好;壓入法則以快速壓入為宜,這樣可以減少取土過程中土樣的擾動。
四、觸探法
觸探是通過探桿用靜力或動力將金屬探頭貫入土層、并量測能表征土對觸探頭貫人的阻抗能力的指標,從而間接地判斷土層及其性質的一類勘探方法和原位測試技術。作為勘探手段,觸探可用于劃分土層,了解地層的均勻性;作為測試技術,則可估計地基承載力和土的變形指標等。
(一)靜力觸探
靜力觸探試驗(CPT)借靜壓力將觸探頭壓入土層,利用電測技術測得貫入阻力來判定土的力學性質。與常規的勘探手段比較,靜力觸探有其獨特的優越性,它能快速、連續地探測土層及其性質的變化,常在擬定樁基方案時采用。
按照提供靜壓力的方法,常用的靜力觸探儀可分為機械式和油壓式兩類。

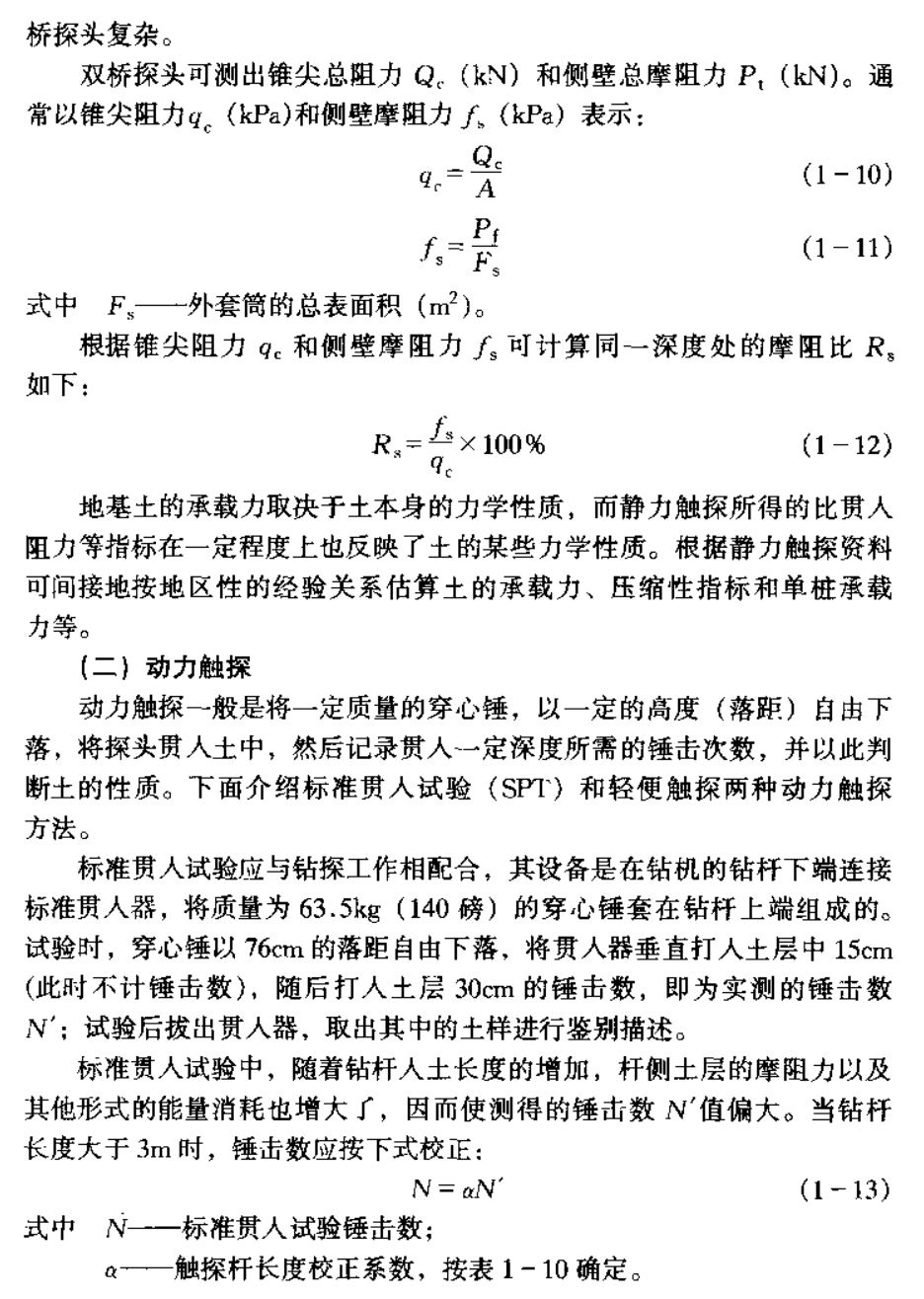

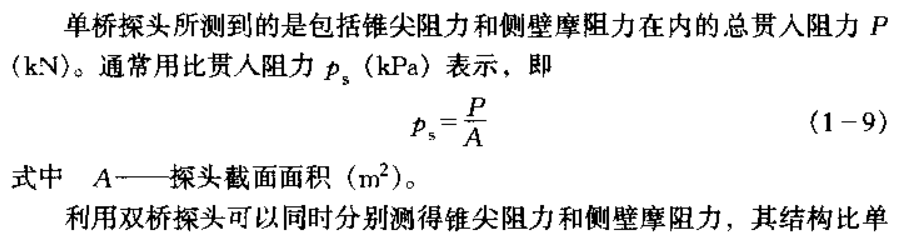

靜力觸探設備中的核心部分是觸探頭。觸探桿將探頭勻速貫人土層時,一方面引起尖錐以下局部土層的壓縮,于是產生了作用于尖錐的阻力。另一方面又在孔壁周?chē)纬梢蝗D實層,從而導致作用于探頭側壁的摩阻力。探頭的這兩種阻力是土的力學性質的綜合反映。因此,只要通過適當?shù)膬?nèi)部結構設計,使探頭具有能測得土層阻力的傳感器的功能,便可根據所測得的阻力大小來確定土的性質。當探頭貫入土中時,頂柱將探頭套受到的土層阻力傳到空心柱上部,由于空心柱下部用絲扣與探頭管連接,遂使貼于其上的電阻應變片與空心柱一起產生拉伸變形,這樣,探頭在貫入過程中所受到的土層阻力就可以通過應變片轉變成電訊號并由儀表量測出來。
